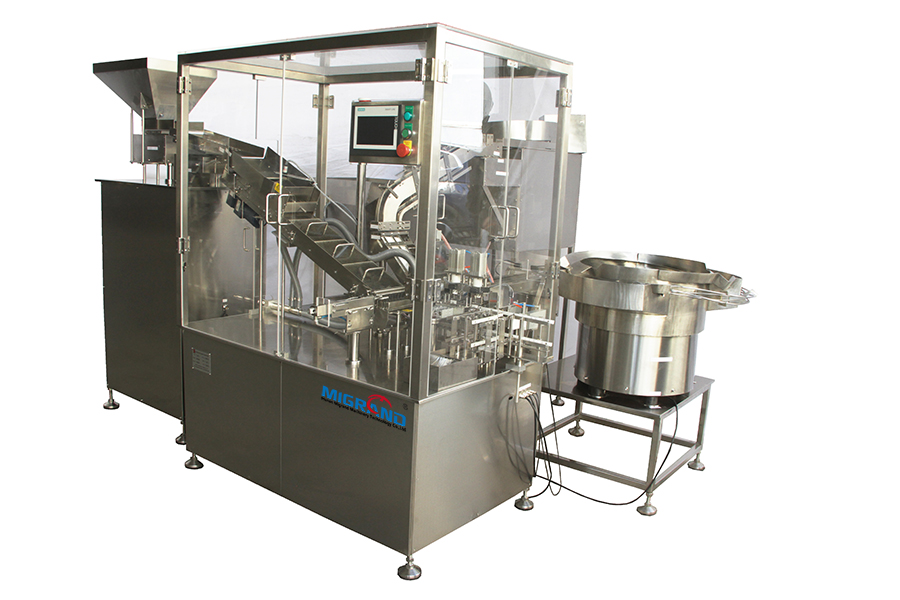

Kısa Tanıtım: Bobin şişeleri için GD-80A Tablet Şişeleme Makinesi, bobin şişelerine tek sıra halinde üst üste gelecek şekilde düzenli olarak beslenen daha büyük ve daha ince tabletlerin paketlenmesine uygulanabilir. Cihaz, merkezi kontrol için tamamen bir PLC'yi benimser. Fiber ve fotoelektrik algılamada ve diğer algılama türlerinde istikrarlı performansa ve güvenilir otomatik çalışmaya sahip olduğu doğrulanmıştır. Tablet, şişe veya kapak olmaması durumunda otomatik olarak alarm verebilir ve kapanabilir. Tabletlerle temas eden kısmı tamamen GMP gereklerini karşılayan üstün 316 paslanmaz çelikten yapılmıştır.
Bileşimi ve İşlevi:
1、Kapak Titreşim Sistemi: Kapağı hazneye manuel olarak yükleme, titreşimle takmak için kapağı rafa otomatik olarak ayarlama.
2、Tablet besleme sistemi: Tableti manuel olarak tablet haznesine koyun, tablet otomatik olarak tablet konumuna gönderilecektir.
3, Tableti şişe ünitesine besleyin: Şişe olduğunu tespit ettikten sonra, tablet besleme silindiri tabletleri şişeye itecektir.
4、Tüp besleme ünitesi: Şişeyi hazneye manuel olarak koyun, şişe, şişelerin çözülmesi ve tüple beslenmesi yoluyla tablet doldurma pozisyonuna dizilecektir.
5、Kapak İtme ünitesi: Şişeler tablet aldığında, kapak itme sistemi kapağı itecek ve şişeyi otomatik olarak kapatacaktır.
6、Tablet reddetme ünitesinin olmaması: Şişedeki tabletlerde 1 veya daha fazla tablet eksik olduğunda, şişe otomatik olarak reddedilecektir. Tablet yok, kapak yok, şişe yok, kapak yok.
7、Elektronik Kontrol Bölümü: Bu makine PLC, silindir ve step motor ile kontrol edilir. Otomatik çok fonksiyonlu alarm sistemi ile.
Ana malzemeler: 1、Makine plakası ve çerçevesi çelik ve emaye boyadan yapılmıştır, platform kapağı 304'tür, diğeri alüminyum alaşımlı kumlama, 304 paslanmaz çelik kullanır ve tabletle temas eden tüm malzeme sus316L'yi benimser.
Ana elektrik bileşenleri:
HAYIR | İsim | Marka |
1 | Plc | Siemens |
2 | Dokunmatik ekran | Siemens |
3 | Ana elektrik kontrol bileşenleri | Schneider |
4 | Silindir ve Solenoid valf | Festo |
5 | Fotoelektrik, Manyetik anahtar | Panasonic, Lambao, Festo, |
6 | İndeksleme plakası ve Step motor | Shenzhen Gaoshida, Shenzhen Leisai |
Teknik parametreler:
Gerilim: 220V; güç: 2KW; Üretim: 60~ 80 şişe/dakika
Destekleyici tesisler: basıncı ve tüketimi sırasıyla 0,5~0,6MPa ve 0,28m3/dakika olan arıtılmış basınçlı hava
Dış boyutlar: 3200mm*2000mm*1800mm. Ağırlık: Yaklaşık 1000KG
Spesifikasyon aralığına uyum sağlayın : Tablet çapı: Ф18~Ф25mm. Masa kalınlığı: 5-8mm, Yükleme miktarı: 10-20 adet.
*Açıklamalar: Tablet parametre bilgileri yukarıdaki parametrelerin aralığında değilse, özelleştirilmiş ve standart dışı olarak kabul edilecek ve teklif buna göre güncellenmelidir.
Operasyon süreci:
Tableti hazneye manuel olarak dökün - Tabletler tarama tableti bölümüne girer - Tableti otomatik olarak yörüngeye yerleştirin - Otomatik olarak yükleme konumuna girin.
Şişeyi manuel olarak şişe haznesine yerleştirin - Otomatik şişe beslemeyi doldurma konumuna getirin.
Kapak, osilatör plakasının içine manuel olarak yerleştirilir - Otomatik düzenleme kapağı - Salmastra konumuna girme.
Makine dolum tabletini şişeye otomatik olarak tamamlar ve çıkarır.
