GDF-220Z Yüksek Hızlı Otomatik Tüp Dolum ve Kapama Makinesi
1. Kaynak ve ana özellikler
GDF-220Z sürekli olarak yurt dışından ileri teknolojiyi tanıtmakta ve özümsemekte ve eczane, kozmetik, gıda, günlük sanayi, boya ve yapıştırıcının yurt içi taleplerini ve özelliklerini dikkate almaktadır.GDF model makine, macun, krem ve yarı katı malzemeleri sıradan veya özel gereksinimlere göre metal tüplere, plastik tüplere veya laminat tüplere doldurabilen ve daha sonra tüp kuyruğunu kapatabilen yüksek mekanik elektrikli aparat makinesinin bir türüdür.

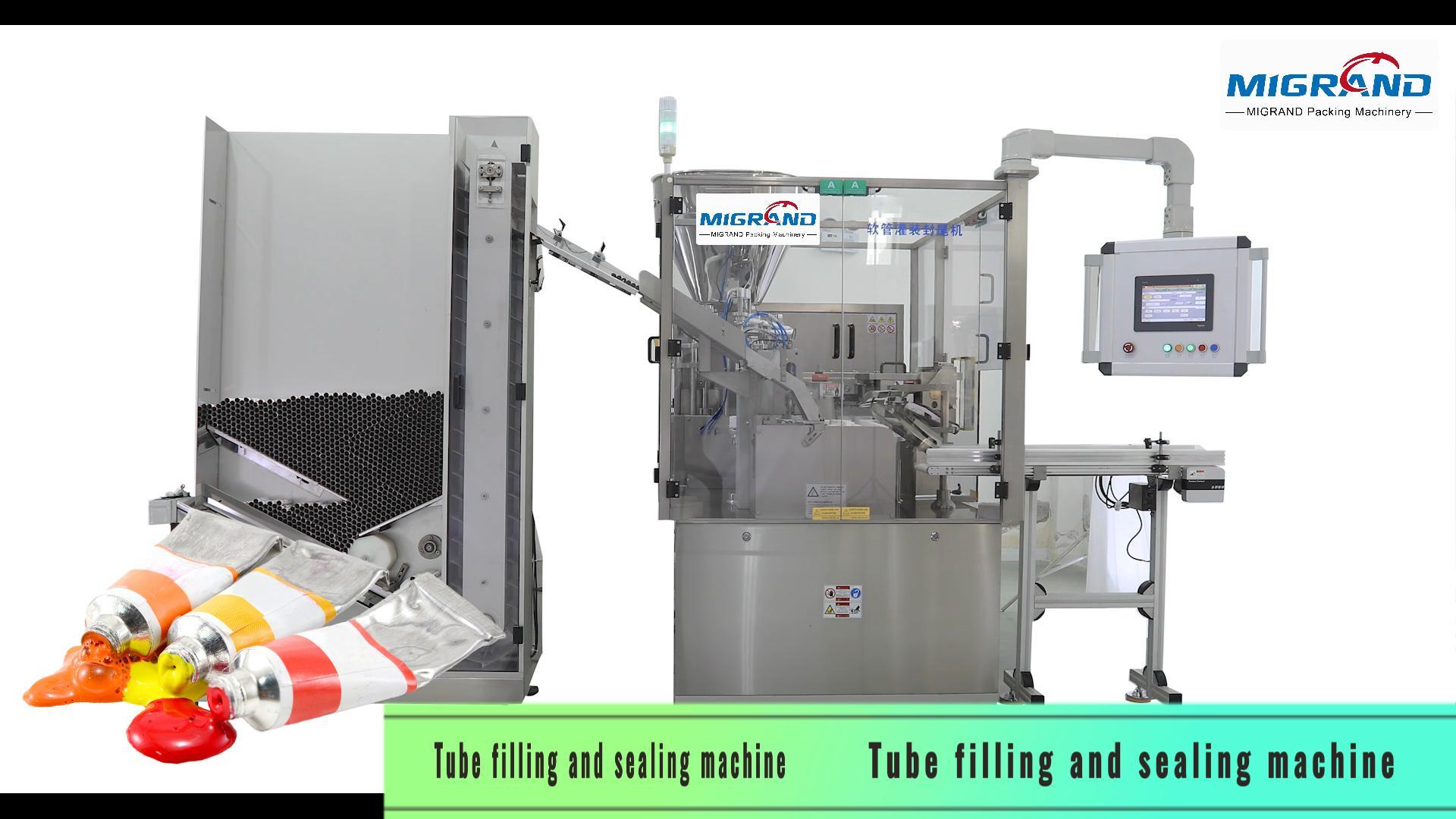

GDF-220Z tam otomatik çift istasyonlu tüp dolum ve kapatma makinesidir.
Hız ≤ 220 tüp/dak
Çift kafalı yüksek hızlı alüminyum tüp dolumu
1. Ambalaj malzemeleri ve dolum hızı gereksinimlerine göre GDF-220Z çift kafalı yüksek hızlı alüminyum tüp dolum ve kapatma makinesi tavsiye edilir.Makine, alüminyum tüpleri 220 tüp/dak'lık tasarlanmış hızda doldurmaya ve kapatmaya uygundur.
2. Yüksek çalışma hızıyla işbirliği yapmak için tüp besleyici büyük bir kapasiteyle donatılmıştır, tam kapasite 3000 tüpe (19 mm'de) ulaşabilir.Tüp besleme sürelerini azaltır ve besleme yüksekliği çalışmaya uygundur.
3. Otomatik beslemeyi sağlamak için namluya paslanmaz çelik bir boru hattıyla bağlanan bir piston besleme pompası ile donatılmıştır.
2700*2100*2100mm
Yuvarlak makaralı boruya sahip, zemine monteli bir boru besleyiciyle donatılmıştır.
Makinenin tamamı, 7 set servo motor ve sürücü dahil olmak üzere SCHNEIDER PacDrive tam servo kontrol sistemini benimser.
Tüm makinenin verimli ve enerji tasarruflu çalışmasını sağlar.
1 takım, döner çalışma döner tablasının aralıklı hareketi;
(2+3) set, iki işaretli hizalama servo kontrol sistemi;
(4+5) set, iki dolum servo kontrol sistemi;
6 set, dolum sırasında dolum ağzının boru içindeki hareketi için servo kontrol sistemi;
7 set, ana tahrik servo kontrol sistemi (diğer tüm güç kaynakları);
Yapılandırma Standardı | Teknik parametreler | Notlar | ||||||
n Temel talimat | ||||||||
Çalışma alanı | (yaklaşık)45㎡ | |||||||
Bütün Makine (U×G×Y) | 2758×2260×2199 mm | |||||||
Entegre Yapı | Boru yükleme makinesi ile ana makine arasındaki taşıma bandı | |||||||
Ağırlık | (yaklaşık)3400Kg | |||||||
n Makine kasası gövdesi | ||||||||
Platform Altındaki Çerçeve | Kare Paslanmaz Çelik | |||||||
Kasa Gövde Malzemesi | 304 | |||||||
Güvenlik Görevlisinin Açılış Modu | Kapı Kolu | |||||||
Güvenlik Koruma Malzemesi | bilgisayar | |||||||
Platformun Altındaki Çerçeve | Çelik | |||||||
Kasa Gövde Şekli | Yuvarlak köşeli Kare Şekli | |||||||
Güç, Ana Motor vb. | ||||||||
Güç kaynağı | 50Hz/380V 3P | |||||||
Servo Motorlu | 16KW | |||||||
Vakum pompası | 1KW | |||||||
Üretim kapasitesi | ||||||||
Hız | 200/dak(maks) | |||||||
Dolum Aralığı | 2-200 ml | |||||||
Doldurma Hassasiyeti | ≤±0,5% | |||||||
Pozisyon Doğruluğu | <1 mm | |||||||
Uygun Tüp Uzunluğu | 80-200mm | |||||||
Uygun Boru Çapı | 12-35mm | |||||||
Pnömatik Kontrol Sistemi | ||||||||
Pnömatik Bileşen | FESTO | |||||||
Çalışma Basıncı | 0.6MPa | |||||||
Basınçlı Hava Tüketimi | 0,4m⊃3;/dak | |||||||
Not: Makinenin sürekli iyileştirilmesi nedeniyle elektrikli parçalar önceden haber verilmeden değiştirilecektir.
HMI | ||||
HAYIR. | İSİM | Not | İMALAT | MİKTAR |
1 | HMI | Gerçek Renkli Ethernet | Schneider | 1 |
2 | Gücü değiştir | 40ADC24V | Schneider | 1 |
PackdriveM | ||||
HAYIR. | İSİM | Not | İMALAT | MİKTAR |
1 | PLC'ler | Schneider | 1 | |
2 | Emniyet rölesi | Schneider | 1 | |
3 | PLC modülü | Schneider | 11 | |
4 | Servo sürücüsü | Schneider | 7 | |
5 | Servo motor | Schneider | 7 | |
6 | Kablo | Sercos kablosu 0,5M | Schneider | 9 |
7 | Kablo | Güç kablosu 5M | Schneider | 4 |
8 | Kablo | Güç kablosu 5M | Schneider | 4 |
9 | Kablo | Kodlayıcı kablosu 5M | Schneider | 8 |
Düşük basınçlı kontrol bileşenleri | ||||
HAYIR. | İSİM | Not | İMALAT | MİKTAR |
1 | Vakum | Almanya | 1 | |
2 | Renk işareti sensörü | HASTA | 2 | |
3 | Fotoelektrik sensörü | Omron | 2 | |
4 | Yakınlık anahtarı | Omron | 11 | |
TÜP YÜKLEME MAKİNASI | ||||
HAYIR. | İSİM | Not | İMALAT | MİKTAR |
1 | Mini devre kesici | Pil ana şalteri 10A | Schneider | 1 |
2 | Kontaktör | Schneider | 1 | |
3 | Servo sürücüsü | Schneider | 3 | |
4 | Servo motor | Schneider | 3 | |
5 | Fotoelektrik sensörü | Omron | 2 | |
Redüktör | ||||
1 | Redüktör | 9 adet | ||
Elektromanyetik Elbise | ||||
1 | 24V Elektromanyetik Cihaz | KENDRION ALMANYA | 4 adet | |
2 | Kalıcı Mıknatıs | KUBLER ALMANYA | 2 adet | |
3 | Pnömatik Bileşen | FESTO | 1 takım | |
4 | Optoelektronik Anahtar | Amerika/Japonya | 1 takım | |
Uygun Ambalaj Malzemesi ve Diğer Cihazlar | ||||
Ayrıca GD-150A, daha hızlı Tüp dolum kapatma makinemiz var. bana ulaşın daha fazla ayrıntı alın.
